مقدمه

شرکت گیاه چسب کیش ارائه دهنده خدمات یکپارچه ساخت و سرویس کنترل جامدات و مدیریت پسماند  حفاری با توجه به نقش به سزای سلامت محیط زیست در زندگی روزمره انسانها این شرکت بر آن شد که با اتکا به دانش ملی تحقیقات گسترده و طراحی های نوین و علمی را با توجه به سیاستهای خودکفایی و نیاز صنعت نفت صورت دهد. این شرکت با در اختیار داشتن توانایی ساخت و تولید انواع تجهیزات  تخصصی صنعت حفاری نفت و گاز را دارد. در این راستا شرکت گیاه چسب کیش با استفاده از تجربیات ارزشمند متخصصین توانمند ایرانی علاوه بر اشتغال زایی قابل توجه توانسته با ارائه طرح ها و راهکارهای زیست محیطی متنوع گامهای مؤثری در جهت سلامت محیط زیست بردارد. دیدگاه مجموعه شرکت گیاه چسب کیش بر اساس کیفیت ، رضایتمندی کارفرما و تقویت صنعت ایرانی بنا گردیده است. این مجموعه امید دارد بتواند با اتکا به پتانسیل فنی موجود علاوه بر اشتغال زایی کمک شایانی به پیشرفت صنعت نفت کشور نماید.

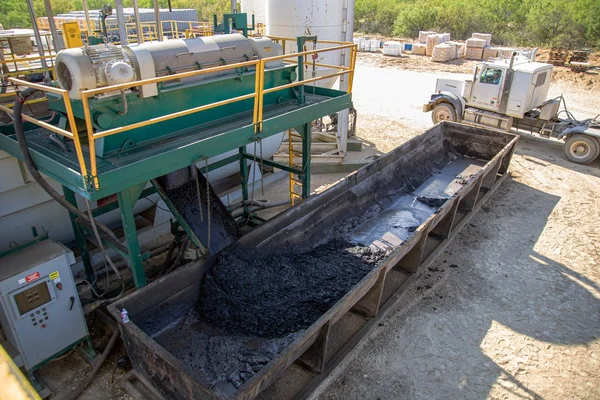

مدیریت پسماند حفاری

امروزه یکی از مهمترین دغدغه های کارفرمایان حفاری چاه های نفت خسارات و آسیب های زیست محیطی ناشی از فعالیت دستگاه های حفاری می باشد. این آلودگی ها که عمدتاً هیدروکربنی و یا نمکی هستند، جزء خطرناک ترین آلاینده ها می باشند که صدمات بسیار جدی به سلامت محیط زیست و اکوسیستم وارد می نمایند. در راستاي كاهش آسيب هاي زيست محيطي بايستي پسماندهاي توليد شده با شيوه هاي سازگار با محيط زيست مديريت و كنترل شوند كه يكي از روشها سيستم مديريت پسماند دفع پسماندها مي باشد. امروزه با توجه به توسعه بیش از پیش حفاری چاه ها، برای تولید سیالات هیدروکربوری و نیز اهمیت روز افزون رعایت مسائل زیست محیطی در صنایع مختلف به خصوص صنعت نفت، نیاز به استفاده از تکنولوژی های بهتر و کارآمدتر جهت کنترل پسماندهای حاصل از حفاری بیش از پیش شده است.

در این سیستم پساب های ناشی از فعالیت دستگاه های حفاری درون حوضچه ها ایزوله محصور می شود و سپس عملیات درمان روی آن ها صورت می گیرد. يكي از آلوده‌كننده‌هاي اصلي عمليات حفاري، گل‌هاي حفاري مي‌باشد كه به‌طور متداول شامل تركيبات ناخواسته‌اي مانند فلزات سنگين، نمك‌ها و هيدروكربن‌ها هستند كه غلظت آنها در انواع گل به‌طور قابل‌توجهي متغير مي‌باشد، تحولات در صنعت حفاري كه بيشتر در زمينه گل حفاري، مواد متشكله آن و دستگاه‌هاي تصفيه گل هستند، داراي تنوع گوناگوني بوده و تلاش براي جايگزيني مواد سازگار با محيط‌زيست و تغيير فرمولاسيون اين مواد در راستاي تجزيه‌پذيري در محيط‌زيست و نداشتن عوارض خطرناك از دغدغه‌هاي اصلي جهت داشتن سیستم مدیریت پسماند حفاری کارآمد است. همواره خرده های حاصل از حفاری و جامداتی که از دستگاه کنترل جامدات دفع می شود در صورت باقی ماندن در سیستم قادر به ایجاد مشکلات عدیده ای در عملکرد گل و بروز آثار مخرب زیست محیطی خواهند کرد. سیال حفاری که نقش مهمی در تسریع و بهینه سازی عملیات حفاری دارد از عوامل مختلفی مانند مواد ژله ساز و ضد لختگی و غیره تشکیل شده اند که در صورت استفاده نکردن از روش های مدیریت پسماند میتوانند اثرات بدی روی محیط زیست ایجاد کنند.

گل حفاري و پسماندهاي ناشي از حفاري درصورتي كه درست مديريت نشوند، علاوه بر تحميل هزينه هاي سنگين به صنعت نفت، ميتوانند به يكي از منابع آلودگي درمحل حفاري تبديل شوند مديريت پسماند گل حفاري عبارت است از يك مجموعه مقررات منسجم و سيستماتيك براي كنترل توليد، ذخيره، جمع آوري، حمل ونقل، پروسه و دفع مواد زايد و پسماند، منطبق بر بهترين اصول بهداشت عمومي، اقتصاد، حفاظت از منابع و ساير ملزومات زيست محيطي و آنچه براي عموم مورد توجه ميباشد كه منطبق بر چهار اصل (Reuse ,Recover ,Reduction ,Recycle) میباشد كه در پايان عمليات حفاري هيچ پسماندي از گل حفاري و كنده هاي حفاري در اطراف چاه باقي نماند.

تجهیزات و ماشین آلات مورد نیاز

تجهیزات

ردیف شرح تعداد واحد ملاحظات
1 واحد فیلتراسیون 1 دستگاه
2 واحد آب زدایی 1 دستگاه
3 کاروان 1 دستگاه
4 آگر 1 دستگاه
5 درایر شیکر 1 دستگاه
6 مخازن بافر 2 دستگاه مجهز به AIS و میکسر
7 ترانسفر پمپ پکیج 1 ست 2دستگاه پمپ گل کش// 2دستگاه دیافراگم پمپ// 3 دستگاه کف کش
8 کارواش 2 دستگاه
9 پنل برق 1 دستگاه
10 لوازم آزمایشگاهی 1 ست

پرسنل

ردیف شرح تعداد واحد ملاحظات
1 کارشناس کنترل پسماند حفاری 1 نفر
2 تکنسین کنترل پسماند حفاری 1 نفر
3 کمک صنعتگر کنترل پسماند حفاری 3 نفر

ماشین آلات

ردیف شرح تعداد واحد ملاحظات
1 کمپرسی 1 دستگاه
2 لودر 1 دستگاه
3 تانکر 16000 لیتری 1 دستگاه مجهز به پمپ مکش
4 بیل مکانیکی 1 دستگاه

پیت های مدیریت پسماند

Waste Pit​

این حوضچه در این پروژه ظرفیتی معادل 800مترمکعب داشته است. در طول عملیات کلیه آبهای سطحی ناشی از فعالیت دستگاه ها از طریق جویها به این حوضچه هدایت و سپس به چرخه مصرف بازگردانده می شود .

Corral

محوطه ای است با حجم محدود که تمامی کنده های حفاری و ناشی از دستگاههای تصفیه در این محل جمع آوری میشوند. حجم كورال در اين چاه 400 مترمكعب است.

Treatment Area

محوطه ای است با حجم محدود که در این محوطه ها کنده ها تثبیت شده و بارگیری میشوند.حجم این بخش در این چاه 300 متر مکعب میباشد.

EQUIPMENT SPECIFICATIONS

Dewatering Unit

– دامنه فعالیت :                                                                      کلوخه کردن سیالات پایه آبی

– حداکثر دبی :                                                                        140 گالن بر دقیقه

– متد کلوخه کردن :                                        اسید+باز/پلی آلومینیوم کلراید+پلی اکریل آمید

– سایز ورودی و خروجی سیال :                                              2 اینچ

– حداکثر فشار کاری :                                                             10 بار (140 PSI)

– جنس متریال مجموعه:                                                         ½  SS316L

– عایق حرارتی :                                                                      پشم سنگ

– محدوده دمایی:                                                                     5- 60 درجه سانتیگراد

– شدت صدا :                                                                          78 دسیبل

– جنس بدنه:                                                                           آلومینیوم

Filtration Unit



– دامنه فعالیت :                                                                      فیلتر ذرات جامد سیال پایه آبی

– وزن:                                                                                     4800 کیلوگرم

– حداکثر دبی :                                                                        400 گالن بر دقیقه

– تعداد صفحات:                                                                      60 ~ 75 پلیت

– سایز ورودی و خروجی سیال :                                              2 اینچ

– حداکثر فشار کاری :                                                             10 بار (140 PSI)

– حداکثر اندازه ذرات :                                                             5 میلیمتر

– محدوده دمایی:                                                                     5- 90 درجه سانتیگراد

– جنس مش:                                                                           پلی پروپیلن + سلولز

– جنس بدنه:                                                                           ST-37

Buffer Tanks

– دامنه فعالیت :                                                                                   ذخیره انواع سیالات

– ابعاد (طول ، عرض ، ارتفاع ):                                                             11.5 × 2.5 × 2.5 متر

– ظرفیت :                                                                                           450 بشکه

– شکل دیواره :                                                                        ورق مستحکم شده توسط خمکاری

– جنس بدنه:                                                                                       فولاد ST-37

– ضخامت بدنه:                                                                                    10 میلیمتر

– پوشش محافظ بدنه :                                                                         PU 3 لایه

Storage Tank

-دامنه فعالیت :                                                                        اختلاط انواع سیال و ذخیره سازی

– ابعاد (طول ، عرض ، ارتفاع ):                                                 2.5 × 2.5 × 2.5 متر

– ظرفیت :                                                                               100 بشکه

– شکل دیواره :                                                                        ورق مستحکم شده توسط خمکاری

– جنس بدنه:                                                                           فولاد ST-37

– پوشش محافظ بدنه :                                                             PU 3 لایه

Diaphragm Pump

– دامنه فعالیت :                                                                                  پمپاژ انواع سیالات

– وزن:                                                                                                 25 کیلوگرم

– حداکثر دبی :                                                                                    568 لیتر بر دقیقه

– ارتفاع پمپاژ :                                                                                     84 متر

– سایز ورودی و خروجی سیال :                                                          2 اینچ

– حداکثر فشار کاری :                                                                         8.4 بار (120 PSI)

– سایز ورودی هوا :                                                                              ½  2/1  اینچ

– حداکثر اندازه ذرات :                                                                         6.8 میلیمتر

– محدوده دمایی:                                                                                 5- 107 درجه سانتیگراد

– شدت صدا :                                                                                      78 دسیبل

– حداکثرمصرف هوا :                                                                          4.9 مترمکعب بر دقیقه

– جنس بدنه:                                                                                       آلومینیوم

Centrifugal Pump

– دامنه فعالیت :                                                                      سیال های سبک و نیمه غلیظ

– ابعاد (طول ، عرض ، ارتفاع ):                                                 724 ×422×510 میلی متر

– جنس قسمت دوار :                                                               چدن GG-25

جنس محور(شفت) :                                                                فولاد 1.4021

– حداکثر ظرفیت :                                                                   80 متر مکعب بر ساعت

– ارتفاع پمپاژ :                                                                         29 متر

– سایز ورودی سیال :                                                              3 اینچ

– سایز خروجی سیال :                                                             2 اینچ

– حرارت سیال :                                                                      20- الی 110 درجه سانتیگراد

– برق ورودی :                                                             سه فاز- 460/380 ولت -60/50 هرتز

– توان الکتروموتور :                                                                22.5 کیلو وات

– آمپر مصرفی :                                                                       37 آمپر



Auger

-دامنه فعالیت :                                                                                    جابجایی کنده های حفاری

– توان :                                                                                                15 کیلو وات

– مصرف آب :                                                                                      15 لیتر بر دقیقه

– جابجایی :                                                                                         توسط سیستم هلیس

– جنس بدنه :                                                                                      ST-37

– جنس تیغه :                                                                                      ST-52

– ولتاژ :                                                                                                380/460 ولت

Dryer Shaker

-دامنه فعالیت :                                                                                    تصفیه کنده های حفاری

– مدل حرکتی :                                                                                    Linear, Eleptical

– جنس بدنه :                                                                                      ST-52

– تعداد پنل :                                                                                       4

– حداکثر ظرفیت :                                                                               400 گالن بر دقیقه

– جنس تیغه :                                                                                      ST-52

– ولتاژ :                                                                                                380/460 ولت

Laboratory Equipment

-دامنه فعالیت :                                                                                    آزمایشات کنترل کیفی

– متد آزمایشات:                                                                                 اسپکتروفوتومتری

– تعداد تست ها:                                                                                  200 تست

– برند :                                                                                                Unico

– مدل:                                                                                                 2150

– کشور سازنده :                                                                                  USA

Caravan

-دامنه فعالیت :                                                                                    استراحتگاه ، دفتر کار

– تعداد اطاقها :                                                                                    4

– جنس بدنه :                                                                                      ST-37

– تعداد کولر :                                                                                       3

– طول :                                                                                                12 متر

– عایق حرارتی :                                                                                  پشم سنگ

Electrical Panel

-دامنه فعالیت :                                                                                                برق

– ولتاژ کاری :                                                                                                   380-460

– تعداد خروجی ها :                                                                                         22

– جنس بدنه :                                                                                                  ST-37

– نوع پوشش :                                                                                                 رنگ کوره ای

برند قطعات داخلی :                                                                                                     Hyundai



Wash Down Gun

-دامنه فعالیت :                                                                        شستشوی محوطه و تجهیزات

– فشار کاری :                                                                          200 بار

– مصرف آب :                                                                          15 لیتر بر دقیقه

– جابجایی :                                                                             توسط سیستم چرخدار

– شدت جریان :                                                                       50/60 هرتز

– ولتاژ :                                                                                    380/460 ولت
